Таблица по подбору соединителей



Нержавеющий стальной соединитель H30S. Коррозионностойкая стальная скоба. Скоба утоплена в паз. Износостойкая, коррозионностойкая стальная пластина изготовлена методом холодной ковки.

Экономичный соединитель для лент  H30Е. Углеродистая стальная скоба. Скоба утоплена в паз. Износостойкая, углеродистая стальная пластина изготовлена методом холодной ковки.

Соединитель серии MR 30. Углеродистая стальная скоба. Скоба утоплена в паз. Плоский профиль соединителя плотно садится на ленту. Пластина из гальванизированной углеродистой стали.



Молотковые системы серии H30 и MR30

Соединитель серии H30 (H30S и H30E)



Соединитель

серии MR30

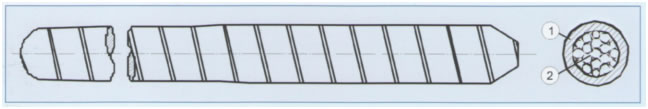

Для достижения оптимального результата работы механических соединителей систем U30, S30S, E30, H30, MR 30, MH 20 используются соединительные стержни из нержавеющего Хром-никелеевого стального каната с нержавеющей Хромовой стальной оплеткой. Схематично и визуально соединительный стержень выглядит следующим образом:

Таблица подбора соединительного стержня



Для удобства в данной таблице соединительные стержни и композиция материала для соединителей совмещены.



Оборудование для монтажа соединителей серии H30 и MR30, используемого при стыковке тяжелых транспортных лент:





Струг для лент Н30



Монтажная единица НТА Н30.

Комплект на 400 / 1000 / 1200 / 1400 мм

(состоит из молоткового остова и

основного устройства для сшивания)

Монтажная единица MRTA MR 30.

Комплект на 1000 / 1200 / 1400 мм

(состоит из молоткового остова и

основного устройства для прошивания)

Молоток МН для системы Н30 (2,1кг).

Молоток Н2 для системы MR30 (2,0 кг) (для 2-х скобного монтажа).

Молоток Н3 для системы MR30 (3,0 кг) (для 4-х скобного монтажа)

Видеокурс по стыковке конвейерной ленты молотковой системой MATO серии H30.


                                                                                                                                                Приносим свои извинения - видео только на английском.
