Таблица по подбору соединителей



Система-U30 - самая надежная и долговечная механическая система соединения лент в мире. Высокопрочные скобы из пружинной стали. Пластина проушины изготовлена из высокопрочной, износо- и коррозионностойкой стали.



Система S30S применяется в условиях агрессивной среды.  По сравнению с U30, в системе S30S - скобы изготовлены из коррозионностойкой стали.

Система E30 (экономичная система) - используется при условии наиболее частой замены механических соединителей для достижения наибольшей экономии денежных средств. В отличие от U30 и S30S в данной системе скобы  изготовлены из специальной, а пластины из углеродистой стали.



Машинные системы серии U30, S30 S, E30

Скоба серии U30, S30 S, E30



Скоба серии U30, S30 S, E30

Уплотнение:
Полиуретан предотвращает просыпь
транспортируемого материала.



В отличии от обычных скоб в их маркировке присутствует знак "+".

Например: "U37A+"

Навигация:



Подбор соединителей



Соединит. тросы



Оборудование U30



Система ВОЛНОСТОП



Обучающее видео




Соединительные тросы

Для достижения оптимального результата работы механических соединителей систем U30, S30S, E30, H30, MR 30, MH 20 используются соединительные стержни из нержавеющего Хром-никелеевого стального каната с нержавеющей Хромовой стальной оплеткой. Схематично соединительный стержень выглядит следующим образом:

















Фото соединительного стержня без резьбы. Маркировка:  P2S,  P3S,  P4S.







Фото соединительного стержня с резьбой (для более легкой установки)

рекомендовано к соединителям с уплотнителем.

Маркируется дополнительной литерой "G". Пример:  P3SG,  P4SG.

Таблица подбора соединительного стержня



Для удобства в данной таблице соединительные стержни и композиция материала для соединителей совмещены.



Оборудование для монтажа систем серии U30


Зажимной остов S шириной 1000 / 1200 / 1400 мм  и клещи (механические / пневматические)

Зажимной остов S

Ручные клещи к зажимному остову S

Пневмо-клещи к зажимному остову S

Стандартный струг S

Стандартный струг S

для срезки верхнего слоя резиновой обкладки ленты

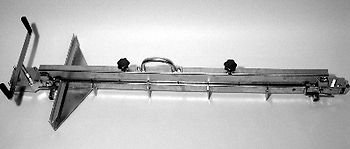

Прикладной угольник.



Отрезное устройство для лент



Отрезное устройство HD для лент



Система ВОЛНОСТОП


Для предотвращения волнообразования на ленте в месте крепления скоб предлагаем воспользоваться системой ВОЛНОСТОП.

Применение ВОЛНОСТОПА позволяет избежать образования волн в месте крепления скоб на ленту и, как следствие, облегчить процесс вставки соединительного троса в проушины скоб при сшивке концов ленты.

WWS Система волностопа для лент с прочностью до 1600 кН/м состоит из:



1 - WWS - Монтажная единица (pu = 10 шт.)

2 - Натяжные тросики с механизмом фиксации на одном конце (20 шт)



Волностоп поставляется в металлической коробке  (монтажное устройство, 2 зажима, 20 натяжных тросиков с фиксаторами на одном конце (2600 мм), кусачки и фиксатор зазора)

WWS - монтажная единица

Натяжные тросики

Комплект Волностоп WWS в коробке

Система волностопа Optimat для лент с прочностью свыше 1600 кН/м состоит из:



1 - Монтажная единица Optimat

2 - Клещи Optimat

3 - Натяжной трос Optimat

     c 2 механизмами фиксации (2 шт) для              лент от 2000кН/м



Волностоп поставляется в металлической коробке



Монтажная единица Optimat

Натяжные тросики
Optimat

Клещи Optimat

Комплект Волностоп Optimat в коробке
